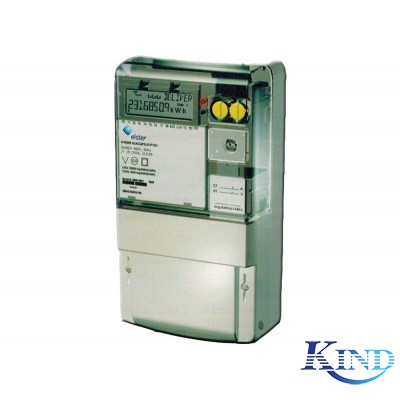

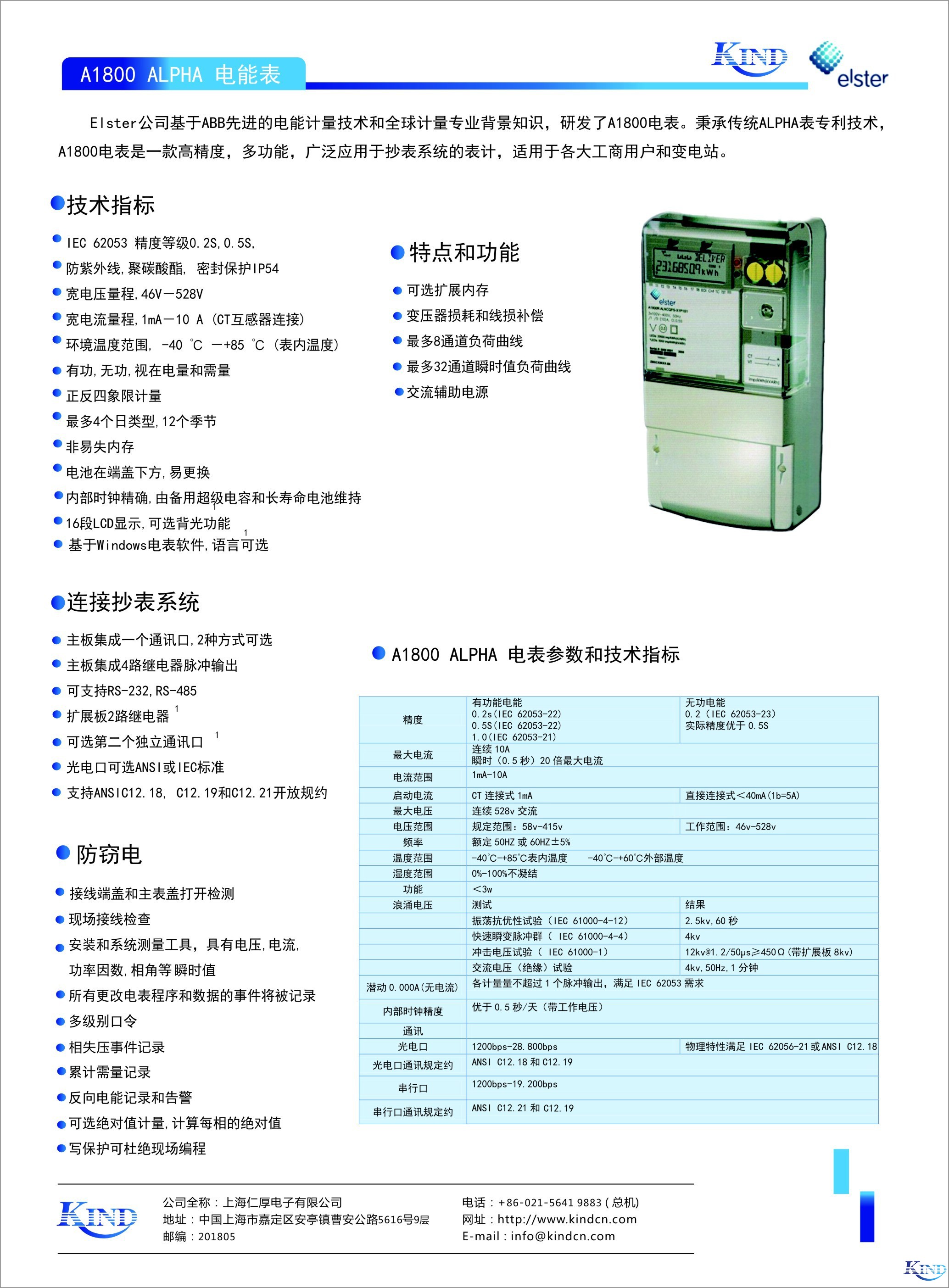

Elster A1800 ALPHA 电能表 (ABB A1600电能表)

上海仁厚电子有限公司 Shanghai Kind Electronics Co., Ltd.

Elster
Metering是全球闻名的研发和生产表计及抄表系统的公司，其服务同样享誉全球。我们在计量技术方面的经验和革新的产品，给用户提供了很多可能的选择，用户可以根据实际需求选择所需的方案。我们的产品和服务包括：电表，水表和电能表，负控系统，通讯，电表软件和自动抄表系统。

Elster公司基于ABB先进的电能计量技术和全球计量专业背景知识，研发了A1800电表。，A1800电表是一款高精度，多功能，具备2相/3相的3线和4线的配置。A1800电表可基于单一费率或分时费率(TOU)，采集、处理和保存电能(energy)和需量(demand)数据。可广泛应用于抄表系统的表计，适用于各大工商用户和变电站。

技术指标

• IEC 62053 精度等级0.2S,0.5S,

• 防紫外线,聚碳酸酯, 密封保护IP54

• 宽电压量程,46V－528V

• 宽电流量程,1mA－10 A (CT互感器连接)

• 环境温度范围, -40 ℃ －+85 ℃ (表内温度)

• 有功,无功,视在电量和需量

• 正反四象限计量

• 最多4个日类型,12个季节

• 非易失内存

• 电池在端盖下方,易更换

• 内部时钟精确,由备用超级电容和长寿命电池维持

• 16段LCD显示,可选背光功能¹

• 基于Windows电表软件,语言可选¹

特点和功能

• 可选扩展内存

• 变压器损耗和线损补偿

• 最多8通道负荷曲线

• 最多32通道瞬时值负荷曲线

• 辅助电源¹

连接抄表系统

• 主板集成一个通讯口,2种方式可选

• 主板集成4路继电器脉冲输出
• 可支持RS-232,RS-485

• 扩展板2路继电器¹

• 可选第二个独立通讯口¹

• 光电口可选ANSI或IEC标准
• 支持ANSI
C12.18, C12.19和C12.21开放规约

防窃电

• 接线端盖和主表盖打开检测

• 现场接线检查

• 安装和系统测量工具，具有瞬时电压,电流,功率因数,相角等

• 所有更改电表程序和数据的事件将被记录

• 多级别口令

• 失压事件记录

• 累计需量记录

• 反向电能记录和告警

• 可选绝对值计量,计算每相的绝对值

• 写保护可杜绝现场编程

特别说明：

德国鲁尔公司于2002年并购ABB公司的全球电表业务。其旗下的电表品名为Elster，原来ABB公司下经营的电表业务于2004年正式独立经营。

Elster公司基于ABB先进的电能计量技术和全球计量专业背景知识，研发了A1800电表。，A1800电表是一款高精度，多功能，具备2相/3相的3线和4线的配置。A1800电表可基于单一费率或分时费率（TOU），采集、处理和保存电能（energy）和需量（demand）数据。可广泛应用于抄表系统的表计，适用于各大工商用户和变电站。

　　优势特点：

● 可靠性：A1800电表中的工作电源可从任意相电压获取。如果任何1相或2相电压不存在，任然能持续工作。

● 可维护性：A1800电表很容易维护。电表的存储功能和通讯接口完全集成到一个表面封装的电路板上。

● 适应性：A1800电表允许用户自己设置分时定义（费率表），提供灵活的需量和分时（TOU）应用。

● 安全性：A1800电表具有防窃电功能。可以设置口令，防止未经授权访问电表数据。

● 通讯：A1800电表在主板上配备可设置的远程通讯接口，支持RS-232或RS-485串行通讯。

超过100年的电表研发经验,15年的电表研发和使用经验

AIN A1800 电子式多功能电能表系严格按照IEC标准设计、生产的，完全符合中华人民共和国国家和电力部相应的检定标准和规程及生产厂家的企业生产标准和质量标准。
AIN A1800电表为Elster独有的AIN系列电表，继承了AIN A1600电表高精度，性能稳定的特点。AIN A1800是Elster公司在AIN A1600电表基础上推出的新一代高精度多功能电能表，产地同样为美国罗利工厂。电表具备双RS485通讯接口，为适合中国市场特别开发了DLT645规约等中国要求。

A1880 Interchange Meter 0.2S
A1860 Large C&I Meter 0.2S/0.5S
A1830 Large C&I Meter 0.5S/1.0S
A1810 Mid C&I Meter 1.0S

高精度多功能
关口表&大用户表
0.2级精度
双向有无功和视在电量计量
大内存和负荷曲线记录
电能质量容量存贮
事件记录监测
2个通讯串行口
更强的安全性能
16段字符显示

特征
有凹凸感的聚碳酸酯外壳，防护等级为IP54
IEC 和ANSI 协议均兼容的光电口
CT连接
在接线端盖下有更大的空间方便用于：
在端盖下连接辅助设备
主电压连接片作为辅助测试点和测试设备的需要
可移动的铭牌方便用户记录现场的信息

最多4个分时计量量, 可独立配置
最多4个日类型，132个日时段，12个季节
分时数据和需量
最多4 个伴随量 (包括功率因素值和峰需量)
2个平均功率因素(正向和反向)
支持第二套费率结构

内存由下列功能共享
事件记录
历史记录
自冻结
脉冲数负荷曲线(L 表)
瞬时数据负荷曲线(N 表)
电能质量检测记录(Q 表)
跌落记录 (Q 表)
内存可自由分配

128k字节的EEPROM内存
接近16k字节保存常规计费数据、配置数据和状态信息
剩余112k字节在程序编程时可动态分配
记录(事件记录, 历史记录, 电能质量监测记录, 跌落记录)
负荷曲线数据(标准负荷曲线和瞬时测量值负荷曲线）
自冻结数据

事件记录
历史记录
自动抄表
负荷曲线
瞬时值负荷曲线
TRueQ事件
电压跌落事件

提供历史事件记录
记录包括日期, 事件和用户号
事件记录数最多为255
日期和时间更改(2条记录)
事件记录清除的日期和时间(2条记录)
备用费率表替换当前分时费率表的开始和停止时间（2 条记录)
主端盖和电表表盖打开(1条记录)
电表无电时也能记录
需量复位日期和时间(2 条记录)
激活测试模式日期和时间(2 条记录)
断电起始和结束时间(2 条记录)
相失压开始和结束时间 (2 条记录)

电能质量监测记录
电能质量监测功能可选
可定义电能质量监测功能
只对有变化的电能质量记录
最大记录个数为255
循环内存结构
使用共享内存
每个电能质量监测记录有2条
开始日期/时间, 电能质量测试参数
结束日期/时间, 电能质量测试参数
测试完后给出测试值

反向功率检测和功率因数检测
设置依据就是工作电流检测门槛值
识别电流互感器的错误接线
可能出现的窃电行为
只能3相同时检测或者取消

A1800 通讯完全满足ANSI标准
通讯规约:
C12.18 – 光口通讯规约
C12.19 – 标准数据定义
C12.21 – 串行口通讯协议
开放协议，方便与AMR系统通讯
通讯速率
1200 – 19200 波特率

精度:
有功精度:
0.2 %(IEC 62053 – 21)
0.5% (IEC62053 – 21)
1.0% (IEC62053 – 22)
无功精度
2.0% (IEC62053 – 23)
实际精度优于 0.5%.

上海仁厚电子有限公司 Shanghai Kind Electronics Co., Ltd.

产品展示

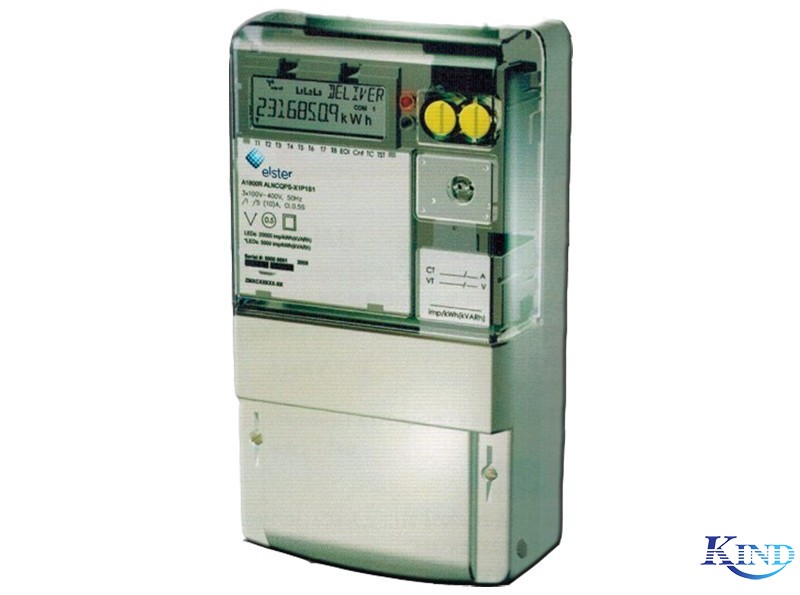

Elster A1800 ALPHA 电能表关口表
