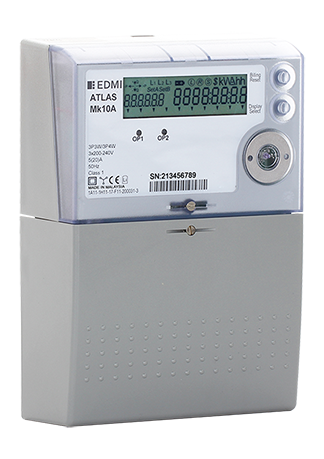

EDMI Mk10A/E 多功能三相智能电表
EDMI Mk10A 3-phase 100A Direct Connection
EDMI Mk10A 多功能三相智能电表
计量规格
1级& 2级
3相4线
电压&电流输入
额定电压Un：220V – 240V
额定电流In：1/6A、5/20A、10/100A
参数测量
4象限有功、无功、视在电能
有功、无功、视在功率
电压、电流、相角、功率因数
多费率
8个费率，32个通道，最多可设200个日类型
记录前61个计费周期数据
区间式或滑差式需量计算
最大需量及最大需量发生时间
负荷曲线
2套负荷曲线，最多32个通道
时间间隔1分钟-60分钟可选
记录量：能量、瞬时量、脉冲输入等
2通道30分钟时间间隔数据可存储3600天
电能质量
THD
负荷不平衡
电压骤升/骤降
事件告警
时钟、存储器、不对称功率、逆相序等
告警方式：LED、LCD显示及固态继电器输出
LCD显示
14数码管字符，1行
显示项目可达60项
停电状态下，LCD仍能显示，用于停电抄表
时钟
时钟精度：15秒/月
停电状态下时钟维持：锂电池 10年
通信
本地：FLAG或ANSI Type 2光口
远程：RS232或RS485
规约：EDMI、MV90TM
环境温度
工作温度：-25℃ － +60℃
贮藏温度：-40℃ － +80℃
物理尺寸
206mm(L) x 167mm(W) x 76mm(D)
壁挂安装
应用场合
电网、电厂、工商业计量计费和考核
EDMI MK10E智能电能表性能
计量精度为0.5级， 符合IEC62053-21
额定电压（Un）：140V – 240V ， 功耗：<10VA/相（符合IEC6053-61）
频率：45－65Hz
基本电流（Ib）：5(20)A、10（100）A ， 功耗：<0.5VA/相
电能计量
正向、反向、正向＋反向，4象限有功、无功、视在电能；
最大需量及最大需量发生的时间；
区间式或滑差式需量计算；
分相计量或总计量
其它电参数测量
有功、无功、视在功率
电流、电压、功率因数瞬时值
频率
脉冲输出
4个输出（可配置）
输出脉冲宽度：1-100ms
输出电压：5，12，48，110，240VAC/DC
环境温度
正常工作温度范围：-10℃ － +60℃
极限工作温度范围：-25℃ － +60℃
贮藏温度：-40℃ － +85℃
时钟
时钟精度（内部晶振）：15秒/月，0.5秒/天
停电状态下时钟维持方式：锂电池
多费率： 8个费率，32个量，最多可设200个费率时段
记录前13个计费周期数据
负荷分析
2套负荷记录，每套最多32个通道
30分钟时间间隔可存储400天（单通道，累积值）
时间间隔1-60分钟可选
记录量：能量、瞬时量、脉冲输入等（可选）
电压骤升/骤降分析
1-5个周期的波形分析LCD显示
记录时间、日期、相位、持续的时间、最大偏差
LCD显示
计量值显示数位：8位
显示屏数可达64项，显示项目可选
停电状态下，LCD仍能显示，用于停电抄表
数据安全：4个级别的密码保护，实现对不同用户读、写电能表的权限设定
错误告警
内部（时钟、存储器等）告警错误
外部错误（不对称功率、逆相序等）告警
告警方式：LED、LCD显示及固态继电器输出
通信
本地：FLAGTM(IEC1107) 或ANSI Type 2光口
远程：光电隔离的R485或RS232
物理尺寸
262mm(L)*175mm(W)*95mm(D)
壁挂安装
基本技术性能－Mk10E(2000-10X0)
计量 0.5级和1级 (MID C级和 B级) 符合IEC 62052-11,62053-21,62053-22,62053-23 符合AS 62052.11,62053.21,62053.22,62053.23 符合EN 50470-1,50470-3. 三相三线，三相四线 电压和电源部分 额定电压:57.7V－240V (L-N) 工作极限：52V－290V (L-N) 功耗：<10VA/每相或Vn(三相) (符合IEC52053-61) 频率范围：45Hz-65Hz 辅助电源和UPS可供选择 电流 CT范围：1/4A、1 /10A、5/20A CT表：可承受20倍最大电流0.5秒 WC范围：5/100A、10/100A（1级或2级） WC表：可承受30倍最大电流0.5秒 功耗：<0.5VA/相 测量的电能值 三元件，四象限 正向、反向有功、无功、视在电能 每象限的有功、无功、视在电能 绝对值有功、无功、视在电能 A相，B相，C相，总电能 其它测量及显示量 功率：W,var,VA 电压/电流（3相）有效值 功率因素，频率，相角 电能质量分析 总谐波失真 一系列其它数据部分 波形显示
电压骤降/骤升分析 5个周期的分析 记录时间、日期、相位、持续的时间、平均值、最大偏差 触发等级可设 脉冲输入/输出配置 标准的顶排输入/输出： 最多4个输入/输出,独立，共地，4kV隔离 可供选择包括：有功/无功输入、S0/BOSFET/继电器输出 被动输入电压： 5V,12V,48V,110V,240V 主动输入电压： 12V BOSFET输出：240V,100mA(最大) S0输出：27V,27mA(最大) 继电器输出：240V,5A/2A(最大) 扩展的底排输入/输出：（可选） 按照标准输入/输出 输出脉冲宽度：1－100ms
环境 工作温度范围：-25℃到+60℃ 极限温度范围：-40℃到+70℃ 存储温度范围：-40℃到+80℃ 相对湿度范围：能到95%无结露30天 盐雾防护:满足IEC 60068-2-11 负荷分析及负荷曲线 为AMI系统准备 最多能存储2.1M的数据（非挥发内存） 能存储到7200天（20年）的数据（2通道，30分钟间隔） 最多32个通道 2个独立的负荷分析 1-60分钟时间间隔（可编程） 通道内的各种数据：电量、瞬时量、脉冲输出 能存储各种固定时间间隔的平均/最小/最大值数据 |
